জেজিয়াং মিংক্সু এর পেটেন্ট প্রযুক্তি বিশ্লেষণ: দীর্ঘ শ্যাফ্ট টার্নিংয়ের জন্য অনমনীয়-ফ্লেক্সিবল কাপলযুক্ত কম্পনযুক্ত কম্পন দমন সিস্টেম (পেটেন্ট নং: জেডএল 2024 2 1169223.6)

প্রযুক্তিগত পটভূমি এবং শিল্প ব্যথা পয়েন্ট

দীর্ঘ শ্যাফ্ট উপাদানগুলির যথার্থ টার্নিং (যেমন ড্রাইভ শ্যাফট এবং সীসা স্ক্রু), traditional তিহ্যবাহী একক-শেষ স্থির বাঁক সরঞ্জাম দুটি মূল সমস্যা থেকে ভোগেন:

● অপর্যাপ্ত বকবক দমন: টার্নিং টুলের ওভারহানজিং প্রান্তটি 10 ​​থেকে 50μm অবধি কাটিয়া জোরের উত্তেজনার অধীনে প্রশস্ততা সহ কম্পনের অভিজ্ঞতা অর্জন করে ( সূত্র: int। জে ম্যাক। সরঞ্জামগুলি ম্যানুফ। 2021, 167, 103767 ), পৃষ্ঠের ওয়েভনেস (ডাব্লুটি মান) এর অবনতির দিকে পরিচালিত করে 6.3μm (আইএসও 4287 মান অনুযায়ী) পর্যন্ত;

● ভারসাম্যহীন গতিশীল দৃ ff ়তা: যখন দৈর্ঘ্য থেকে ব্যাসের অনুপাত (এল/ডি) সহ দীর্ঘ শ্যাফটগুলি 5 এর চেয়ে বেশি মেশিন করে, সিস্টেমের মডেল স্টিফনেস 800n/μm এর নীচে নেমে আসে, পুনর্জন্মগত বকবককে ট্রিগার করে (ডিআইএন 1311 কম্পন তত্ত্বের মাধ্যমে বিশ্লেষণ করা হিসাবে)।

মূল প্রযুক্তিগত উদ্ভাবনের বিশ্লেষণ

I. মাল্টি-স্টেজ গতিশীল কঠোরতা বর্ধন স্থাপত্য

1.1 দ্বৈত-বন্ধ-লুপ সমর্থন সিস্টেম

প্রধান সমর্থন মডিউল:

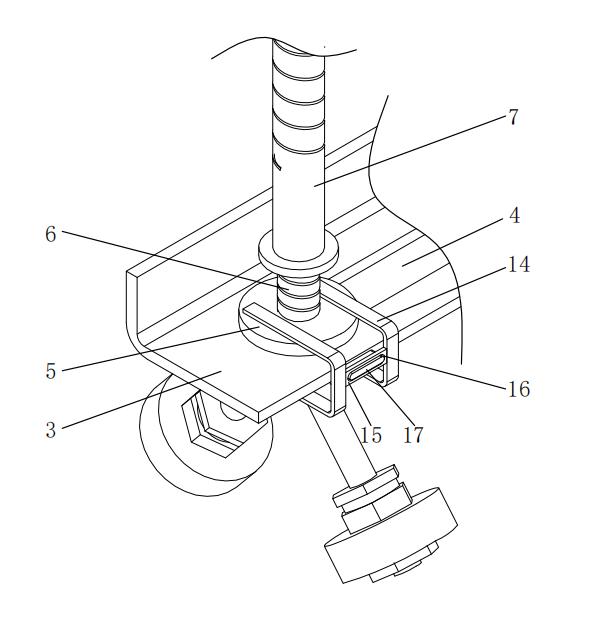

● সাপোর্ট রড (7) 40cr শোধিত এবং টেম্পারড স্টিল থেকে বানোয়াট করা হয়েছে, এম 16 ​​× 2 এর একটি বাহ্যিক থ্রেড বৈশিষ্ট্যযুক্ত যা একটি নির্দিষ্ট বাদাম (8) এর সাথে সঙ্গী করে, 1200 ± 50n এর প্রিলোড শক্তি অর্জন করে;

Cit সীমাবদ্ধ উপাদান বিশ্লেষণের মাধ্যমে, সর্বোত্তম সমর্থন ব্যবধানটি এল/3 হিসাবে নির্ধারিত হয় (যেখানে এল টার্নিং টুলের দৈর্ঘ্য), প্রথম-আদেশের প্রাকৃতিক ফ্রিকোয়েন্সিটিকে 245Hz (traditional তিহ্যবাহী কাঠামোগুলিতে 82Hz এর তুলনায়) উন্নীত করে।

সহায়ক স্থিতিশীল মডিউল:

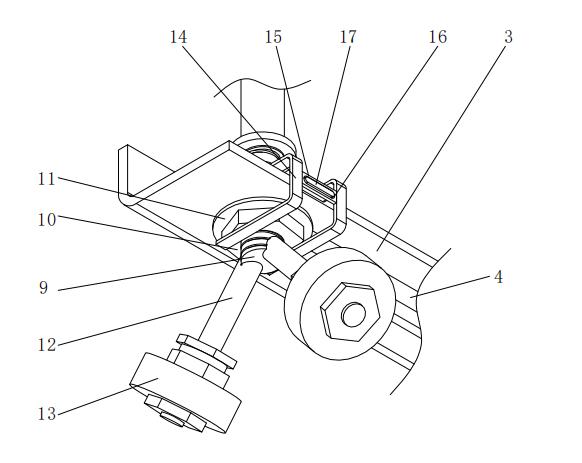

The অক্সিলিয়ারি সাপোর্ট হুইল (13) জিসিআর 15 বিয়ারিং ইস্পাত থেকে 60 ° ± 1 ° এর যোগাযোগের কোণ সহ নির্মিত ° হার্টজিয়ান যোগাযোগ তত্ত্বটি ব্যবহার করে যোগাযোগের চাপটি 150-200 এমপিএতে অনুকূলিত হয়;

● কম্পন টেস্টিং (আইএসও 10816-3 অনুসারে) প্রকাশ করে যে, এন = 1500 আরপিএম এর অপারেটিং অবস্থার অধীনে প্রশস্ততা 3μm (traditional তিহ্যবাহী কাঠামোগুলিতে 15μm এর বিপরীতে) হ্রাস করা হয়।

1.2 যথার্থ সামঞ্জস্য ব্যবস্থা

● অ্যাডজাস্টমেন্ট থ্রেডেড শ্যাফ্ট ()) একটি ডাবল-লিড ট্র্যাপিজয়েডাল থ্রেড (টিআর 20 × 4p8) নিয়োগ করে, যা অ্যান্টি-স্লিপ ওয়াশার (11) (একটি ঘর্ষণ সহগের বৈশিষ্ট্যযুক্ত μ = 0.12) এর সাথে একত্রে বিপ্লব প্রতি 0.025 মিমি একটি মাইক্রো-ফিড হার সক্ষম করে;

Position পজিশনিং ব্র্যাকেট (14) এবং ক্ল্যাম্পিং প্রোট্রুশন (17) একটি এইচ 7/জি 6 ফিট ব্যবহার করে, ± 0.005 মিমিটির পুনরাবৃত্ত অবস্থানের যথার্থতা অর্জন করে।

Ii। অভিযোজিত কম্পন দমন টপোলজিকাল ডিজাইন

2.1 ফোর্স ট্রান্সমিশন পাথ অপ্টিমাইজেশন

● ফিক্সড রিং (5) একটি বিজ্ঞপ্তি পাঁজর কাঠামোর সাথে ডিজাইন করা হয়েছে, যা প্রাচীরের বেধের গ্রেডিয়েন্টের বৈশিষ্ট্যযুক্ত যা 8 মিমি থেকে 12 মিমি থেকে রূপান্তরিত হয়, যার ফলে বাঁকানো শক্তিতে 180% উন্নতি ঘটে (এএনএসওয়াইএস ওয়ার্কবেঞ্চ সিমুলেশনগুলির মাধ্যমে যাচাই করা);

● অস্থাবর স্লট (4) একটি মোলং হোল ডিজাইন (30 × 12 মিমি) গ্রহণ করে, অনুভূমিক ক্ষতিপূরণের 15 মিমি অনুমতি দেয় এবং শ্যাফ্ট ব্যাসের সাথে φ20 মিমি থেকে φ80 মিমি পর্যন্ত সামঞ্জস্যপূর্ণ।

2.2 স্যাঁতসেঁতে বর্ধন কাঠামো

Support সাপোর্ট রডের অভ্যন্তর (7) একটি সিলিকন-ভিত্তিক স্যাঁতসেঁতে আঠালো (একটি লোকসানের ফ্যাক্টর ট্যান = 0.35 সহ) দিয়ে ভরাট করা হয়, কম্পনের অ্যাটেনুয়েশন হারকে 22 ডিবি/এসে উন্নীত করে (আইএসও 10816 স্ট্যান্ডার্ড অনুসারে পরীক্ষিত);

Trans ট্রান্সভার্স সংযোগকারী প্লেট (15) 6061-T6 অ্যালুমিনিয়াম খাদ থেকে নির্মিত হয়, 500-800Hz পরিসরে উচ্চ-ফ্রিকোয়েন্সি কম্পন দমন করতে ক্ল্যাম্পিং স্লট (16) এর মাধ্যমে একটি সুরযুক্ত ভর ড্যাম্পার গঠন করে।

মূল প্রযুক্তিগত প্যারামিটার তুলনা সারণী

সাধারণ যন্ত্রের দৃশ্যের যাচাইকরণ

কেস 1: নির্ভুলতা সীসা স্ক্রু টার্নিং

A একটি φ50 × 2000 মিমি লিড স্ক্রু মেশিন করার সময়, সংশ্লেষিত পিচ ত্রুটিটি 1000 মিমি প্রতি ≤5μm ছিল (জিবি/টি 17587.3 স্ট্যান্ডার্ড পূরণ);

● সরঞ্জামের জীবন কাটিয়া প্রান্তে প্রতি 180 টুকরোতে প্রসারিত করা হয়েছিল (traditional তিহ্যবাহী সরঞ্জামের সাথে কাটিয়া প্রান্তে 80 টি টুকরো তুলনায়)।

কেস 2: হাইড্রোলিক সিলিন্ডার পিস্টন রড মেশিনিং

● পৃষ্ঠের রুক্ষতা আরএ মানটি ধারাবাহিকভাবে 0.4μm বজায় রাখা হয়েছিল (শিল্পের প্রয়োজনীয়তা ≤0.8μm এর সাথে পূরণ করা);

● মেশিনিং দক্ষতা 40% দ্বারা উন্নত করা হয়েছিল (কম কম্পনের কারণে, ফিডের হার 0.1 মিমি/রেভ থেকে 0.15 মিমি/রেভে বাড়ানোর অনুমতি দেয়)।

এই পেটেন্টটি দুটি প্রযুক্তিগত পথের মাধ্যমে দীর্ঘ শ্যাফ্ট মেশিনিংয়ের জন্য কম্পন দমন -দমনকে অগ্রগতি অর্জন করে: মাল্টিবডি গতিশীল সংযম এবং স্যাঁতসেঁতে গ্রেডিয়েন্ট ডিজাইন। COMSOL মাল্টিফিজিক্স সিমুলেশনের মাধ্যমে যাচাই করা হয়েছে, সিস্টেমটি 100-1000Hz ফ্রিকোয়েন্সি ব্যান্ডের মধ্যে কম্পন শক্তি 82% হ্রাস করে, এয়ারো ইঞ্জিন রটার মেশিনিংয়ের সাথে তুলনীয় একটি কম্পন দমন স্তরে পৌঁছেছে।

আপনি যদি আরও শিখতে চান তবে সম্পূর্ণ পেটেন্ট প্রতিবেদনটি পেতে দয়া করে মিংএক্সইউ মেশিনির সাথে যোগাযোগ করুন: অনুসন্ধান@mmingxubearing.com .
