স্কোয়ার ফ্ল্যাঞ্জস, সার্কুলার ফ্ল্যাঞ্জস এবং ছাঁটা ফ্ল্যাঞ্জগুলির জন্য অ্যাপ্লিকেশন পার্থক্য এবং নির্বাচনের মানদণ্ড

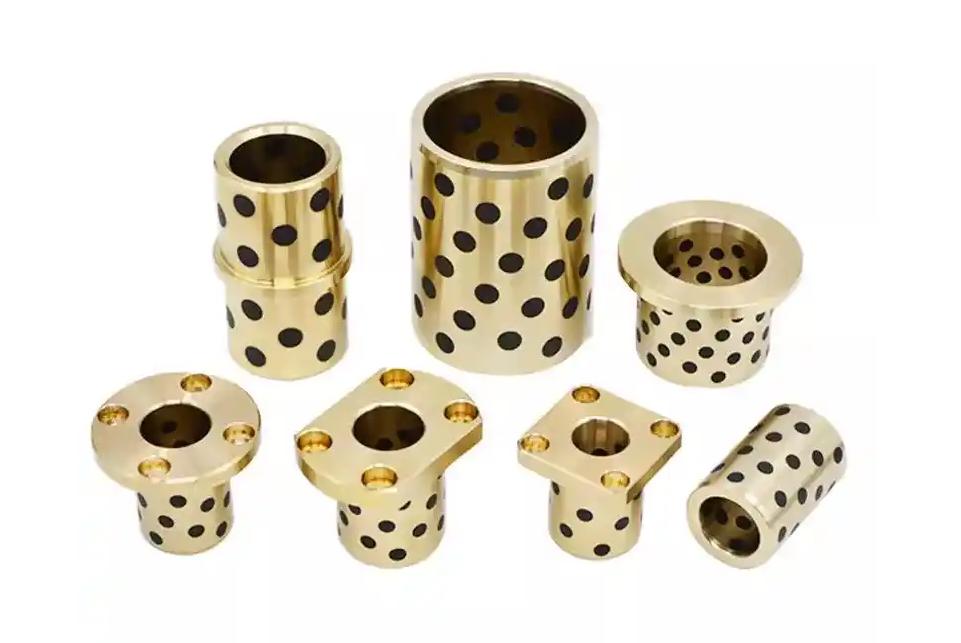

পাইপলাইন এবং সরঞ্জাম সংযোগের জন্য সমালোচনামূলক উপাদান হিসাবে, কাঁধে বুশিং ফ্ল্যাঞ্জ গ্রাফাইট ইনলাইড স্ব-তৈলাক্ত বিয়ারিং সরাসরি প্রভাব সিলিং পারফরম্যান্স, লোড-ভারবহন দক্ষতা এবং অ্যাপ্লিকেশন উপযুক্ততা। স্কোয়ার ফ্ল্যাঞ্জস, বৃত্তাকার ফ্ল্যাঞ্জস এবং ছাঁটাইযুক্ত ফ্ল্যাঞ্জগুলি (অনিয়মিত আকারের ফ্ল্যাঞ্জস) তাদের জ্যামিতিক পার্থক্যের কারণে স্বতন্ত্র শিল্প ভূমিকা পালন করে। সাম্প্রতিক বছরগুলিতে, যেমন মডুলার ডিজাইন এবং স্থানের সীমাবদ্ধতার দাবি তীব্র হয়েছে, যথাযথ ফ্ল্যাঞ্জ নির্বাচন ইনস্টলেশন ব্যয় হ্রাস এবং সিস্টেমের জীবনকাল বাড়ানোর ক্ষেত্রে গুরুত্বপূর্ণ হয়ে উঠেছে।

তিনটি ফ্ল্যাঞ্জ ধরণের মূল পার্থক্য এবং সাধারণ অ্যাপ্লিকেশন

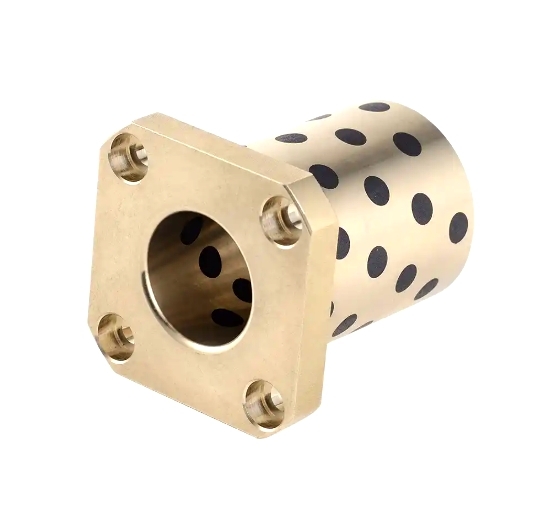

স্কোয়ার ফ্ল্যাঞ্জস

কাঠামোগত বৈশিষ্ট্য: চারটি ডান-কোণযুক্ত বা বৃত্তাকার প্রান্ত সহ আয়তক্ষেত্রাকার; বোল্ট গর্তগুলি প্রতিসমভাবে চারদিকে বিতরণ করা হয়েছে।
মূল সুবিধা:

এল উচ্চ অনমনীয়তা এবং বিকৃতি প্রতিরোধের: বর্গাকার কাঠামোগুলি একই আকারের বৃত্তাকার ফ্ল্যাঞ্জগুলির তুলনায় বাঁকানো বিরুদ্ধে 15% –20% উচ্চতর বিভাগের মডুলাস প্রদর্শন করে (এএসএমই বি 16.5 তুলনামূলক ডেটা), তাদের ভারী-লোড বা কম্পন-প্রবণ পরিস্থিতিতে আদর্শ করে তোলে।

এল শক্তিশালী স্থানিক অভিযোজনযোগ্যতা: ডান-কোণযুক্ত প্রান্তগুলি সরঞ্জাম ক্যাসিং বা ফ্রেম স্ট্রাকচারগুলির সাথে বিরামবিহীন সংহতকরণকে সহজতর করে, অ-মানক মেশিনকে হ্রাস করে।

সাধারণ অ্যাপ্লিকেশন:

এল নির্মাণ যন্ত্রপাতিগুলিতে জলবাহী পাইপলাইনগুলি (উদাঃ, খননকারীদের মধ্যে মাল্টি-ওয়ে ভালভ ব্লক)।

এল মন্ত্রিপরিষদ-শৈলীর শক্তি বিতরণ সরঞ্জামের জন্য ইনলেট/আউটলেট সিলিং (আইপি 67 সুরক্ষা রেটিং)।

এল শিপ বিল্ডিং বিভাগগুলির জন্য মডুলার ওয়েল্ডিং ইন্টারফেসগুলি (হুডং-ঝংঘুয়া শিপ বিল্ডিং 2023 কেস স্টাডি)।

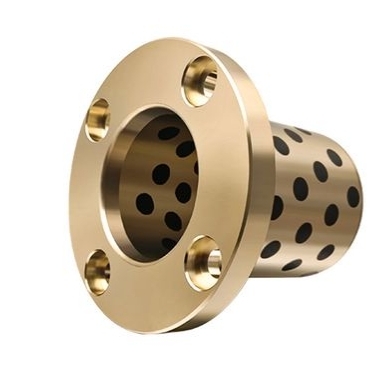

বৃত্তাকার ফ্ল্যাঞ্জস
কাঠামোগত বৈশিষ্ট্য: এএসএমই, ডিআইএন এবং জিবি-র মতো মূলধারার মানগুলির সাথে সম্মতিযুক্ত পরিধির চারপাশে সমানভাবে বিতরণ করা বল্টু গর্তগুলির সাথে স্ট্যান্ডার্ড রিং-আকৃতির।
মূল সুবিধা:

এল ইউনিফর্ম স্ট্রেস বিতরণ এবং সিলিং পারফরম্যান্স: বিজ্ঞপ্তি প্রতিসাম্য চাপের অধীনে এমনকি চাপ বিতরণ নিশ্চিত করে, 30% (চাপ জাহাজ 2021 পরীক্ষামূলক ডেটা) দ্বারা সিলিং গ্যাসকেট সংকোচনের ধারাবাহিকতা উন্নত করে।

এল উচ্চ মানককরণ: 80% এরও বেশি শিল্প পাইপলাইনগুলি বৃত্তাকার ফ্ল্যাঞ্জগুলি গ্রহণ করে, শক্তিশালী অতিরিক্ত অংশের বিনিময়যোগ্যতা সরবরাহ করে।

সাধারণ অ্যাপ্লিকেশন:

এল পেট্রোকেমিক্যাল শিল্পগুলিতে উচ্চ-চাপ পাইপলাইন (পিএন 40 এবং উপরের রেটিং)।

এল বায়ু টারবাইন টাওয়ারগুলির জন্য ফ্ল্যাঞ্জ সংযোগগুলি (ডিএন 2000 এর বেশি বড় ব্যাস)।

এল বায়োফর্মাসিউটিক্যাল ম্যানুফ্যাকচারিং (316L স্টেইনলেস স্টিল ইপিডিএম গ্যাসকেট) এ পরিষ্কার পাইপলাইনগুলি পরিষ্কার করুন।

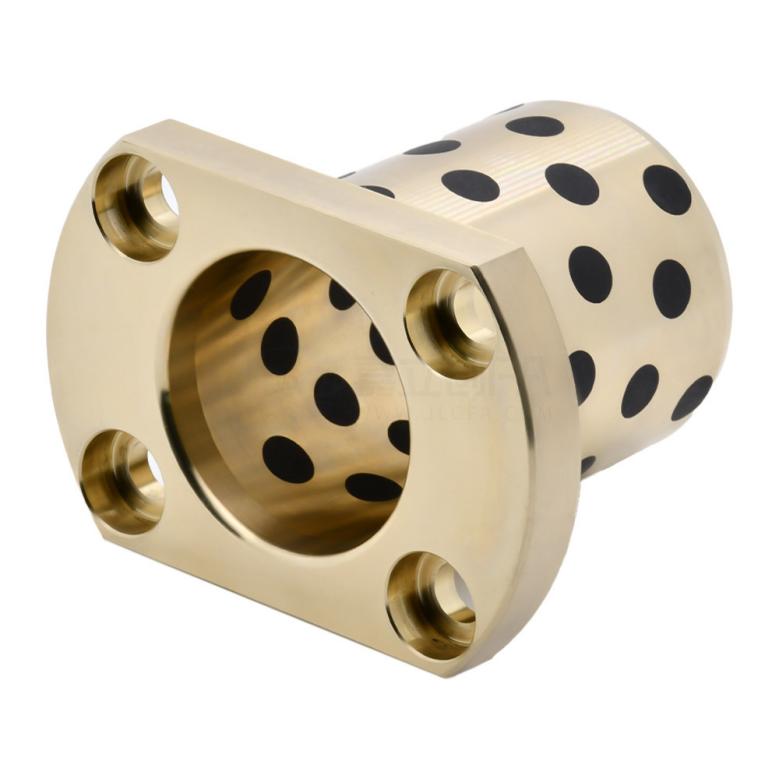

ছাঁটা ফ্ল্যাঞ্জস
কাঠামোগত বৈশিষ্ট্য: স্থানীয়ভাবে কাটা বা স্ট্যাম্পড অ্যাসিমেট্রিক প্রান্তগুলির সাথে বিজ্ঞপ্তিযুক্ত ফ্ল্যাঞ্জগুলি সাধারণত একক-পাশের বা বহু-পাশের সমতল ডিজাইন বৈশিষ্ট্যযুক্ত।
মূল সুবিধা:

এল স্পেস-সেভিং অপ্টিমাইজেশন: ছাঁটাই করা বিভাগগুলি সংলগ্ন উপাদানগুলির সাথে হস্তক্ষেপ এড়ায়, ইনস্টলেশন ক্লিয়ারেন্সগুলি 5 মিমি (যেমন, টার্বোগুলি বাইপাসিং করে স্বয়ংচালিত এক্সস্টাস্ট পাইপ) এর মধ্যে হ্রাস করে।

এল লাইটওয়েট উপাদান হ্রাস: ট্রিমিংয়ের পরে 10% –25% ওজন সঞ্চয়, মোবাইল সরঞ্জামের জন্য উপযুক্ত (উদাঃ, ড্রোনগুলিতে জ্বালানী পাইপলাইন)।

সাধারণ অ্যাপ্লিকেশন:

এল স্বয়ংচালিত ইঞ্জিনের বগিগুলিতে কমপ্যাক্ট পাইপলাইনগুলি (উদাঃ, ভক্সওয়াগেন এমকিউবি প্ল্যাটফর্ম EA888 ইঞ্জিন)।

এল বিমান হাইড্রোলিক সিস্টেমে অসম্পূর্ণ বিন্যাস (উদাঃ, এয়ারবাস এ 350 ফিউজলেজ পাইপিং)।

এল সেমিকন্ডাক্টর সরঞ্জাম চেম্বারের জন্য অভ্যন্তরীণ সংযোগগুলি (ওয়েফার-হ্যান্ডলিং রোবোটিক অস্ত্রগুলি এড়াতে ছাঁটাই করা)।

নির্বাচন যুক্তি (আইএসও 5211 এবং জিবি/টি 9119 স্ট্যান্ডার্ডের উপর ভিত্তি করে)

পদক্ষেপ 1: অপারেটিং শর্তগুলিকে অগ্রাধিকার দিন

লোড প্রকার:

এল কম্পন/প্রভাবের পরিস্থিতি → স্কোয়ার ফ্ল্যাঞ্জগুলির জন্য বেছে নিন (উচ্চ নমন অনমনীয়তা)।

এল অভিন্ন চাপ/উচ্চ সিলিং প্রয়োজনীয়তা → বৃত্তাকার ফ্ল্যাঞ্জস (স্ট্যান্ডার্ডাইজড সিলিং পৃষ্ঠ)।

এল স্পেস সীমাবদ্ধতা/লাইটওয়েটের প্রয়োজন → ছাঁটাই করা ফ্ল্যাঞ্জস (কাস্টমাইজড ক্লিয়ারেন্স এড়ানো)।

মাঝারি বৈশিষ্ট্য:

এল ক্ষয়কারী তরল → বৃত্তাকার ফ্ল্যাঞ্জস (পরিপক্ক আস্তরণ/প্লেটিং প্রক্রিয়া)।

এল উচ্চ-তাপমাত্রা গ্যাস → বর্গাকার ফ্ল্যাঞ্জস (উচ্চতর বোল্ট তাপীয় প্রসারণ ক্ষতিপূরণ)।

পদক্ষেপ 2: ইনস্টলেশন শর্তাদি ম্যাচ

সংযুক্ত অবজেক্ট মরফোলজি:

এল বর্গাকার পাত্রে/ফ্রেম → বর্গক্ষেত্র সলিড-লুব্রিকেটিং ভারবহন ফ্ল্যাঞ্জ (হ্রাস ট্রানজিশন টুকরা)।

এল বিজ্ঞপ্তি পাইপলাইন/ঘোরানো সরঞ্জাম → বৃত্তাকার ফ্ল্যাঞ্জস (উচ্চ সহযোগিতা)।

এল অনিয়মিত সরঞ্জাম চেম্বারস → ছাঁটাই করা ফ্ল্যাঞ্জস (স্থানীয় ফিটিং)।

রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি:

এল উচ্চ-ফ্রিকোয়েন্সি বিচ্ছিন্ন → বিজ্ঞপ্তি ফ্ল্যাঞ্জস (স্ট্যান্ডার্ড সরঞ্জামের সামঞ্জস্যতা)।

এল এককালীন এনক্যাপসুলেশন → ছাঁটাই করা ফ্ল্যাঞ্জস (স্পেস ব্যবহার অগ্রাধিকার দেওয়া)।

পদক্ষেপ 3: ব্যয় এবং সরবরাহ চেইন মূল্যায়ন করুন

এল ভর উত্পাদন: বৃত্তাকার ফ্ল্যাঞ্জস (মানক তালিকা, সংগ্রহের সীসা সময় ≤3 দিন)।

এল ছোট ব্যাচের কাস্টমাইজেশন: স্কোয়ার/ছাঁটা ফ্ল্যাঞ্জস (সিএনসি মেশিনিং, নেতৃত্বের সময় 7-15 দিন)।

এল চরম পরিবেশ: গভীর সমুদ্র/মহাকাশ → বৃত্তাকার ফ্ল্যাঞ্জস (পরিপক্ক টাইটানিয়াম অ্যালো ফোরজিং প্রক্রিয়া)।

শিল্প অ্যাপ্লিকেশন ডেটা তুলনা (2020–2024)

ঝেজিয়াং মিংগ্সু মেশিনারি ম্যানুফ্যাকচারিং কোং, লিমিটেড , স্লাইডিং বিয়ারিংগুলির একজন পেশাদার প্রস্তুতকারক, আপনার অপারেটিং শর্ত অনুসারে বিভিন্ন ধরণের ফ্ল্যাঙ্গগুলি ডিজাইন করতে পারেন, আপনার উত্পাদনের প্রয়োজনীয়তাগুলি সুরক্ষিত করে। কাস্টম পণ্য অনুসন্ধানের জন্য, দয়া করে আমাদের সাথে যোগাযোগ করুন অনুসন্ধান@mmingxubearing.com .
